CLA-VAL
INDUSTRIA DEL AGUA - CONTROLES Y ACCESORIOS - CONTROL PILOTO POR POSICIONAMIENTO ACCIONADO ELECTRÓNICAMENTE

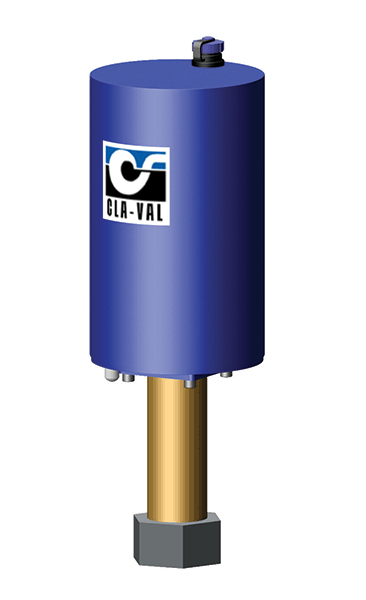

Control piloto por posicionamiento accionado electrónicamente CPC
El control por posicionamiento accionado electrónicamente Cla-Val CPC regula el flujo mediante válvulas principales Cla-Val cambiando la posición de la válvula de completamente abierta a cerrada. El CPC consta de un subensamble de actuador electrónico y piloto hidráulico. El CPC controla la posición de la válvula limitando hidráulicamente la apertura de la válvula con una válvula principal de modulación piloto asistida de forma hidráulica.
El subensamble del piloto tiene dos orificios calibrados que están posicionados de forma proporcional a la posición de la válvula para variar la presión de operación de la cámara de control de la válvula básica Cla-Val. El actuador CPC genera leves cambios en la posición de los orificios y, a su vez, la presión de operación cambia hidráulicamente la posición de la válvula. El subensamble del piloto requiere muy poca torsión y está prácticamente libre de fricción, lo cual produce una vida útil prolongada. El actuador incluye tecnología de motores sin escobillas, de alta precisión repetible y bajo consumo de energía. El sensor interno de posición de efecto Hall sin contacto, de precisión, garantiza la durabilidad.
Aplicaciones típicas
El control por posicionamiento accionado electrónicamente CPC se utiliza con válvulas de control accionadas electrónicamente serie 138 en aplicaciones de sistema de circulación de agua fría en edificios altos. Los sistemas de control de SCADA para edificios, a menudo, usan múltiples parámetros del sistema de circulación para controlar la posición de la válvula y optimizar el sistema de circulación de agua.
La válvula serie 138 también se puede usar en sistemas de transmisión de agua de gran envergadura en los cuales una única válvula debe controlar diversos parámetros del sistema. El sistema de SCADA controla diferentes parámetros del sistema de distribución de agua, como la presión corriente abajo, la presión corriente arriba, el nivel del tanque, la hora del día, los caudales en varias zonas, etc. Luego, cambia remotamente la posición de la válvula serie 138 para cumplir varios requisitos del sistema, ya que los parámetros cambian constantemente.
